Engels winkeltje.
Het idee is om een typisch Engels winkeltje te maken in een cottage stijl met o.a. een rieten dak en natuursteen gevels. Na lang zoeken op internet hebben we het volgende winkeltje gevonden.
Locatie.
Het echte winkeltje is te vinden in zuid Engeland op het eiland Wight in het plaatsje Shanklin.
Naam.
De naam van het winkeltje is Pencil Cottage. Het is een restaurant, tearoom en cafe.
Bouw schaal.
De bedoeling is om het winkeltje in de schaal 1:24 te bouwen.
Uitvoering.
Aangezien ik alleen maar beschik over wat foto's op internet ga ik voor sommige aspecten wel mijn eigen draai er aan geven.

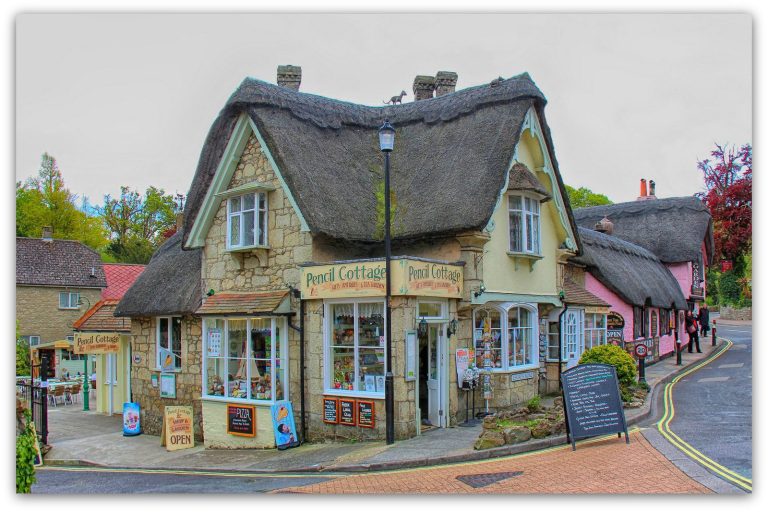

Pencil Cottage.
Na lang zoeken hebben we op internet dit winkeltje gevonden. Het is een winkeltje in de typische Engelse Cottage stijl. Een rieten dak met versiering en mooi houtwerk. Het is een echt typisch knus winkeltje met een hoop objecten in de etalage. Aangezien ik alleen maar beschik over een paar foto's die ik van internet heb gehaald, die dan ook nog maar alleen de voorkant en één zijkant laten zien, zal ik wat betreft de achterzijde mijn eigen fantasie er op los laten. Voor de voorkant zal ik proberen het zo goed als mogelijk is na te bouwen.
De etalage en voorgevel.
Ik ben begonnen om een foto van het echte winkeltje te zoeken die zo goed mogelijk recht van voren is genomen. Aan deze foto ben ik gaan meten om een schaalfactor te kunnen bepalen voor wat ik meet op de foto en wat de werkelijke maat zou moeten zijn. Die berekende werkelijke maat zet ik dan weer om naar de schaalmaat 1:24 zodat ik de teken/bouwmaat krijg.

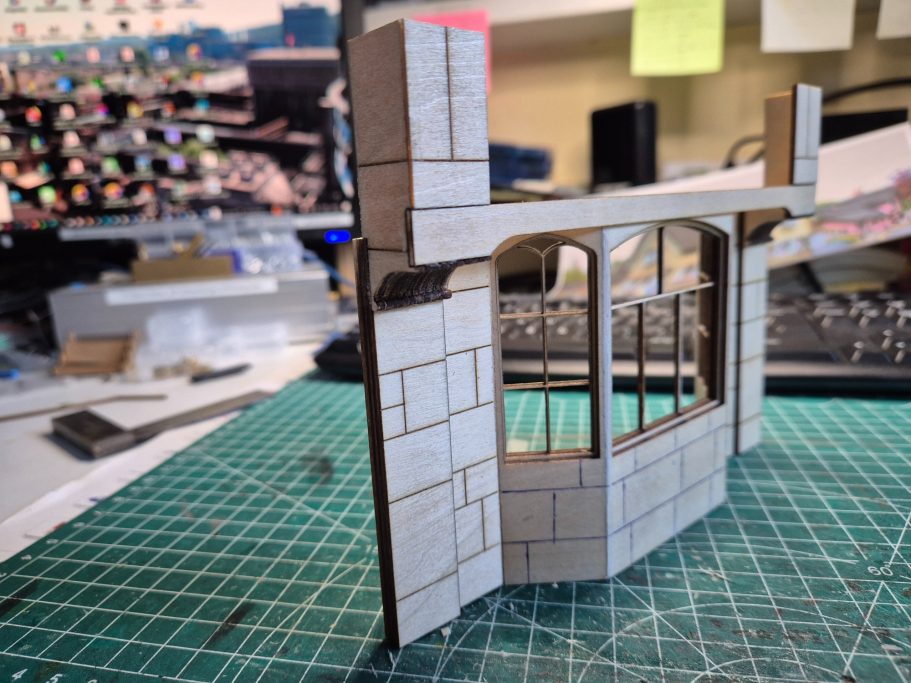

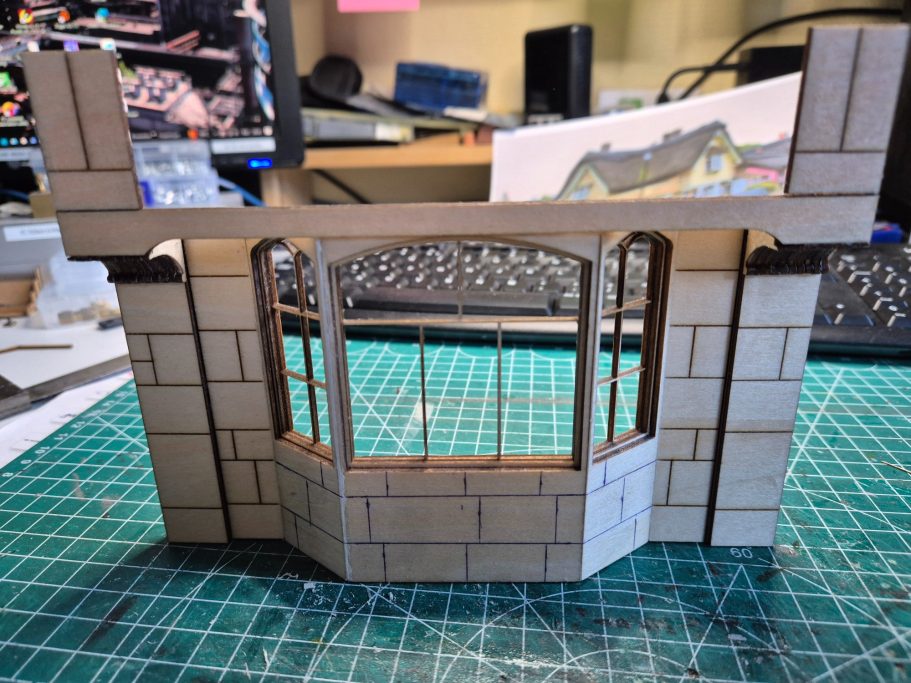

Ik begin met de etalage aan de voorzijde van de winkel. De steenblok patronen van de muur graveer in met de lasercutter in het hout. Als basis materiaal gebruik ik 2 mm lindehout. Dit snijd op de lasercutter heel gemakkelijk en geeft mooie randen.

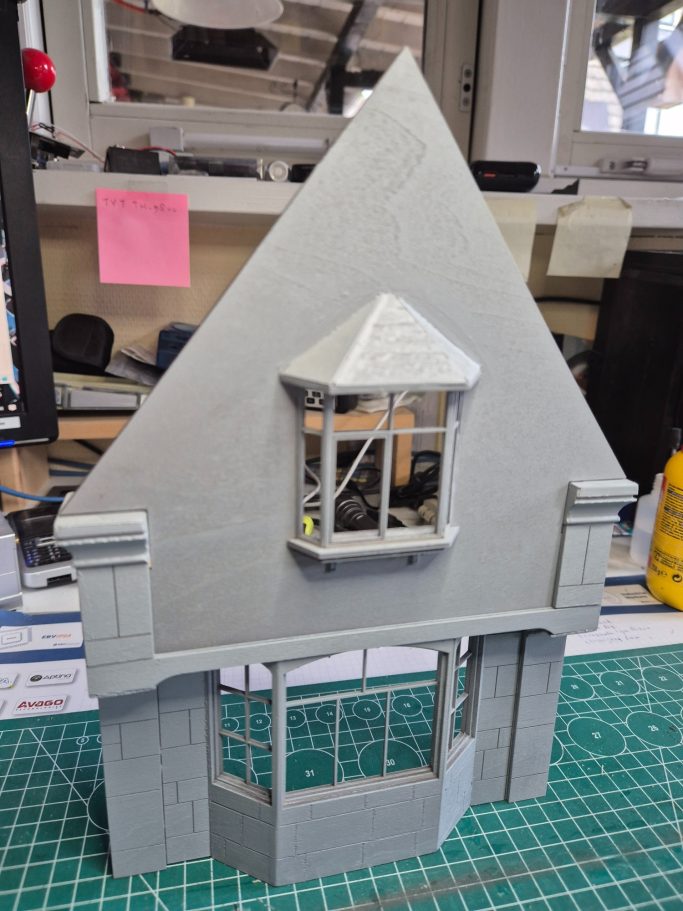

De ramen van de etalage bestaan uit 3 lagen. 1 voor de raamlatjes en een tweede voor het kozijn en als laatste het deel wat de muur weergeeft. Aan de binnenzijde komt nog een raam van plexiglas. Even een paar foto's van de eerste delen van de voorgevel die ik gemaakt heb.
Voor de binnenkant van de etalage bouw in een losse box waarin mijn vrouw dan de etalage kan bouwen. Als alles klaar is wordt deze box met de hele etalage inrichting erin achter de gevel gezet. Zo is het voor mijn vrouw ook makkelijker om de etalage te bouwen en in te richten.
Glas in lood ramen.
In de erker op de bovenverdieping aan de voorzijde van de winkel is op de originele foto te zien dat daar glas in lood ramen inzitten. Dat willen we natuurlijk ook gaan maken of althans iets dat daar op lijkt.

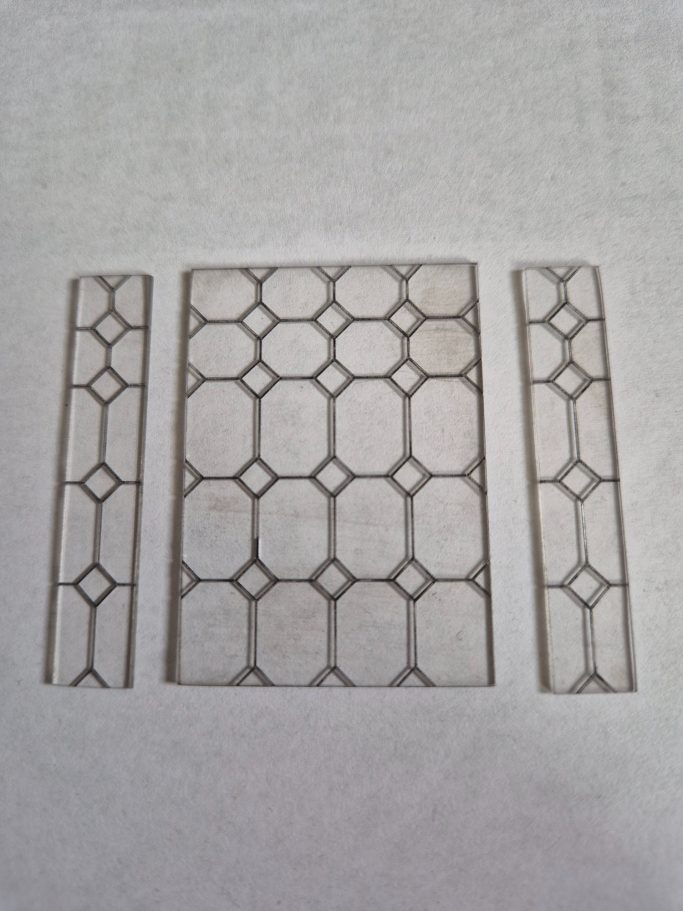

Ik had al wel wat ge-experimenteert met de lasercutter met het materiaal plexiglas. Voor het bakkerswinkeltje had ik ramen gemaakt met daarop een motief gegraveerd. Ik ben in mijn CAD programma bezig geweest om het motief van het glas in lood na te tekenen. Deze file heb in naar de lasercutter gestuurd en het motief in het plexiglas gegraveerd. Je ziet echt een klein gleufje in het plexiglas.

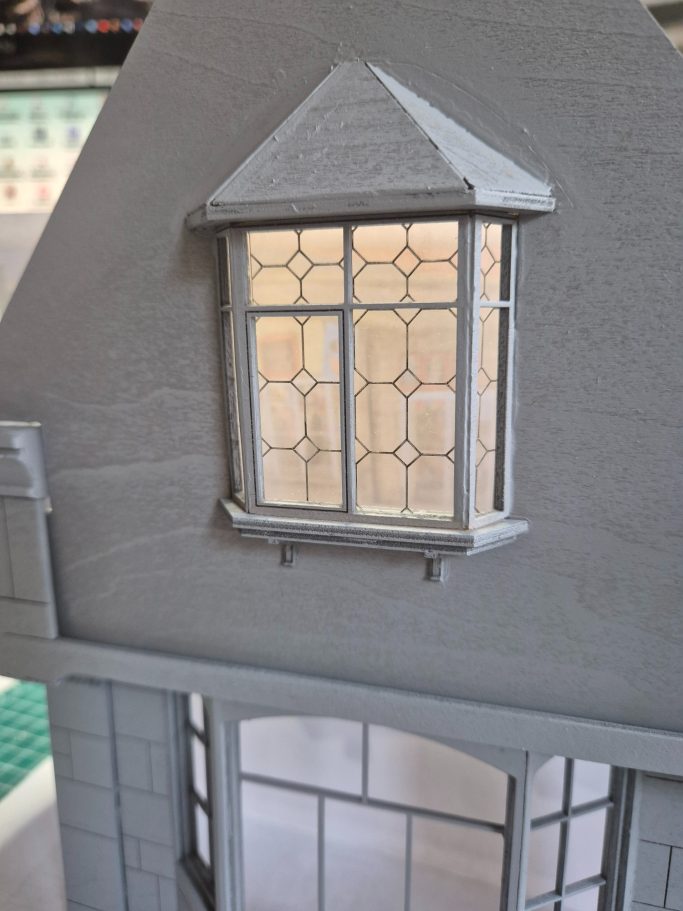

Mijn vrouw is gaan nadenken hoe we deze gleufjes, die het glas in lood voorstellen het beste kunnen vullen. Ze heeft een aantal proefjes gedaan met verschillende verfstoffen om te zien of het goed in de kleine gleufjes bleef zitten. Het was allemaal niet optimaal. Uiteindelijk kwam ze op het lumineuze idee om de dunne gleufjes te vullen met oogschaduw. Dus even in de cosmeticalade gekeken en daaruit een mooie zwarte oogschaduw gekozen. Het resultaat is prachtig. Je smeert de gleufjes goed in met de oogschaduw zodat ze helemaal gevuld zijn en dan veeg je het plexiglas schoon met een zacht doekje. De oogschaduw is wat vettig en blijft prima zitten in de smalle gleufjes. Het eindresultaat is prachtig zie de onderstaande foto's
Ik ga het winkeltje in verschillende bouwblokken bouwen. ik ben begonnen met de etalage en de voorgevel. de volgende stap is de ingang van de winkel.
De winkelingang.

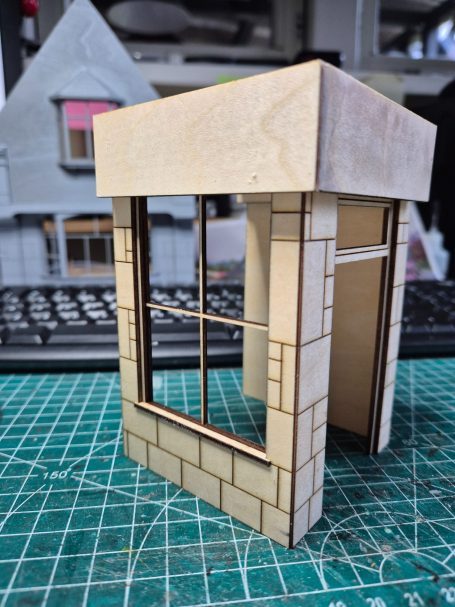

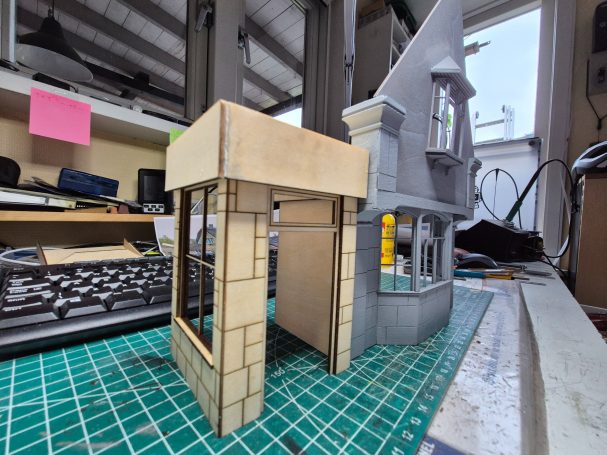

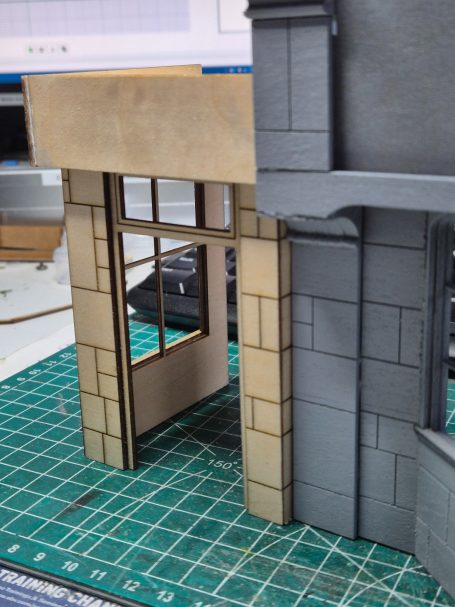

De volgende stap is de winkelingang aan de linkerzijde en het bijbehorende zijraam.
Dit deel bouw ik ook als een los blok. daarin maak ik ook weer een box waarin mijn vrouw dan weer de etalage en de winkelinrichting kan bouwen.
Het winkeltje rechts.

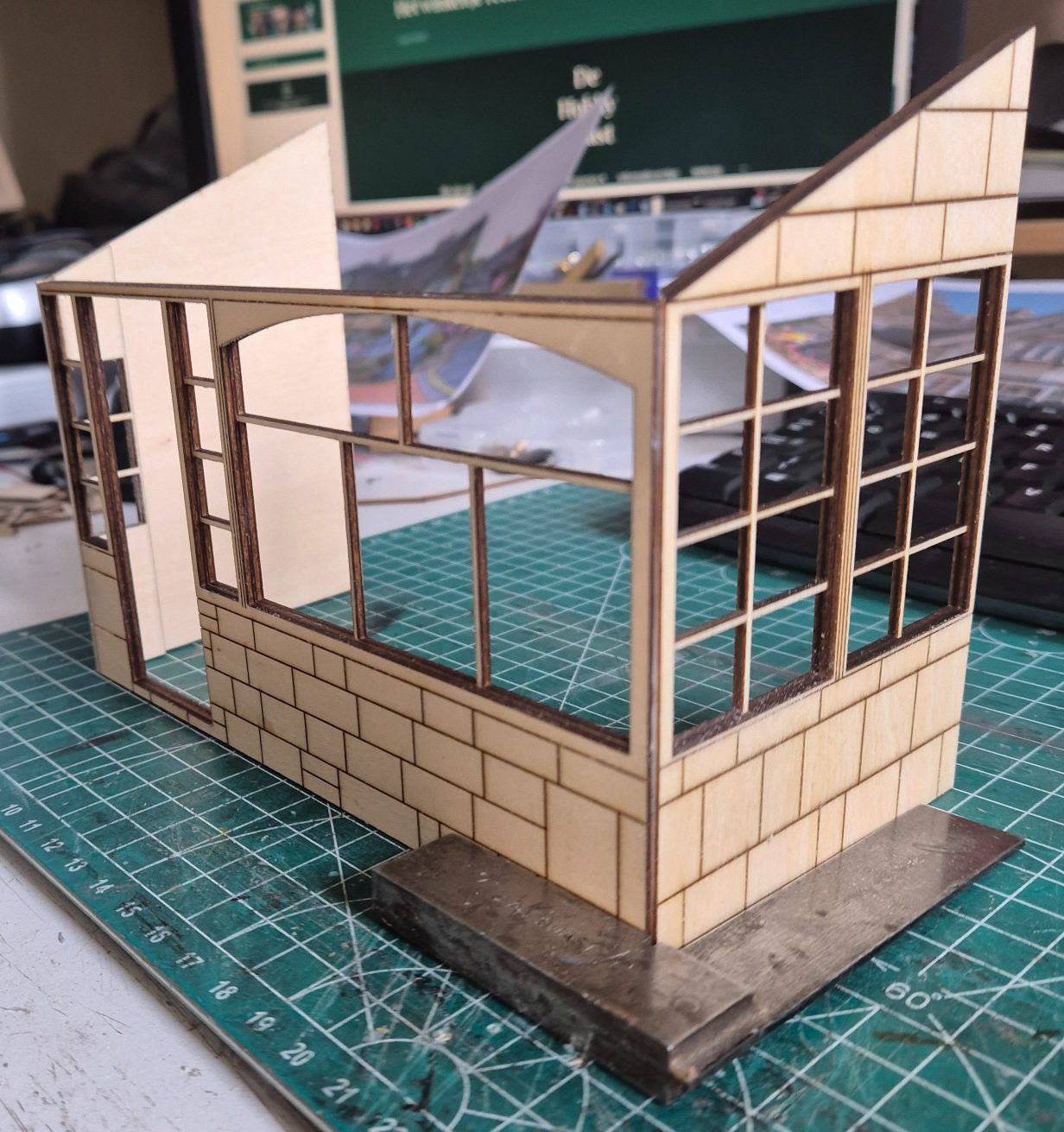

Het volgende bouwblok is het winkeltje dat zich aan de rechterkant bevindt.
Het winkelfront in aanbouw.

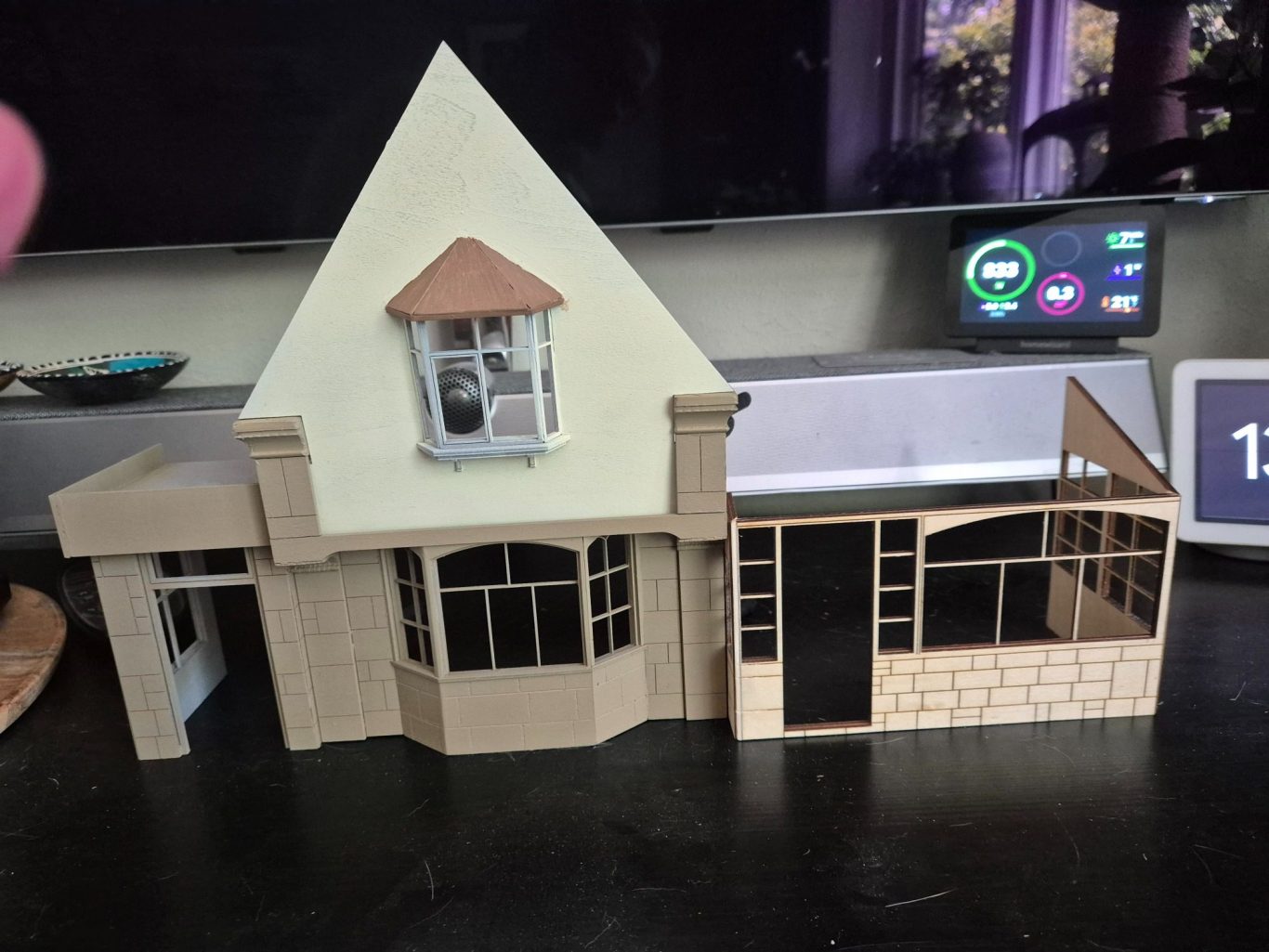

Even een tussenstand van de drie bouwblokken die nu voor een deel af zijn en samen het winkelfront vormen.
Sommige delen zijn al in de basiskleur gespoten. Mijn vrouw is nog aan het experimenteren hoe ze de gevel een echt stenen uitstraling kan geven. Doorvoor heeft ze al een aantal proefstrookjes gemaakt. We moeten nog beslissen welke we nemen.
De dak constructie.
In de zomermaanden was er niet zoveel tijd voor de hobby. Nu de temperatuur weer wat daalt is er weer meer tijd om binnen wat te gaan doen. Dus ben ik begonnen aan het bouwen van de dak constructie voor het winkeltje. Het is uiteindelijk de bedoeling dat er een rieten dak op komt.
De ruimte in onze vitrinekasten was niet voldoende om dit model, wat toch wel wat aan de grootte kant is erin te zetten. Daarom hebben we besloten om alleen de voorkant van het winkeltje te bouwen. Dus het wordt een half huis. Bovendien hadden we van de achterkant geen foto's.
Ik ben begonnen met het tekenen van de spanten. Tegen de gordingen (van 4mm multiplex) heb ik dunne latjes gelijnd. Deze heb ik met de laser-cutter uit gesneden uit 2mm berkenhout. In deze latjes zitten uitsparingen voor de gording balken van 2 x 2 mm. De nokbalk is van lindehout met afmetingen van 3 x 7 mm.
De twee hoekgevels moet ik nog gaan maken dus daar zitten nog geen gordingbalken.
De zijgevels.
Het is nu tijd om de zijgevels te gaan maken. In eerste instantie heb ik één hele zijgevel getekend in mijn CAD-programma. In het CAD programma heb op ook meteen het steen patroon getekend. Deze wordt straks met de laser-cutter in het hout gegrafeerd. Aangezien we maar een half huis maken kan ik de gevel dan in twee delen opsplitsen. Hieronder staat de hele gevel.
Nadat we de gevel in twee delen hebben opgesplitst heb ik ze op de laser-cutter uitgesneden in 4 mm multiplex. De volgende stap is het tekenen van de etalage en het bovenraam. Aangezien de twee zijgevels gelijk aan elkaar zijn kan ik simpel de twee ramen spiegelen. Dat scheelt weer tekenwerk. Nu moeten alle ramen eerst met de laser-cutter worden uitgesneden in 2 mm berkenhout. Daarna wordt alles in elkaar gezet voordat we de gevels kunnen plaatsen.
Als de twee zijgevels klaar zijn worden ze in het dak deel gemonteerd. Nu ga ik eerst de twee zijgevels in de grondverf sluiten.
De dakplaten maken.
De volgende stap is het dichtmaken van het dak. Er zijn 4 dakvlakken die gesloten moeten worden. In het rechter dak deel moet ook nog een raam constructie gemaakt worden. Maar ik begin met het tekenen van het linker dak deel in mijn CAD-software. Daarna worden ze met de laser-cutter uit 2mm berkenhout plaatjes uitgesneden. Na wat passen en meten en wat afschuren zijn de dakplaten op maat en kunnen gemonteerd worden.
Op de foto hierboven is ook al te zien hoe de riet vormen, die op de nok van het dak komen te zitten, eruit zien. Zoals ik al eerder het aangegeven wordt de dakbedekking riet. De bedoeling is dat het riet wordt nagebootst met lange vezels gras. Het is de bedoeling dat het aangebracht wordt met de elektrostatische begrasser. Voor dit proces worden de langste vezel gebruikt. (12mm). Als ondergrond en om het rieten dak wat volume te geven wil ik eerst op het hout een laagje vilt van 2 mm aanbrengen. Ik lijm dat vast met spuitlijn. Tijdens het proces ga ik kijken of er nog meer laagjes aangebracht moeten worden. Hierover later meer.
Eerst moet er nog een dakkapel worden gemaakt en er komen twee schoorstenen op het dak. Deze schorstenen zijn best wel ingewikkeld van vorm. Daarom heb ik besloten om deze niet van hout te maken, maar heb ik ze in 3D getekend om deze vervolgens op de 3D-printer uit te printen.
